Нитинол: металл с памятью формы

Смятую нитиноловую скрепку бросают в кипяток, и она сама распрямляется в исходную форму. Фокуса тут нет: в кристаллической решётке идёт обратимое фазовое превращение. Сам материал — сплав никеля и титана примерно 50/50 по числу атомов (по массе это около 55 % Ni и 45 % Ti), который восстанавливает заданную форму при нагреве выше температуры конца превращения. Выглядит как трюк из школьного кружка, а держит стенты в сосудах и гидравлику истребителя.

Что такое нитинол: состав и марки сплава

Название сложено из химической формулы и места рождения: Ni + Ti + NOL, где NOL — Naval Ordnance Laboratory, Лаборатория морской артиллерии США, там сплав и получил известность.

Точнее говорить не об одном сплаве, а о семействе сплавов системы Ni–Ti с составом около эквиатомного; основа — интерметаллид NiTi. Атомов никеля и титана примерно поровну, но никелевый атом тяжелее, и по массе выходит около 55 % никеля против 45 % титана. Отсюда путаница в описаниях: «55/45» и «50/50» — одно и то же, просто пересчитано в разные проценты.

Состав нормируют жёстко. Уведи содержание никеля на 0,1 ат. %, и температура превращения сдвинется примерно на 10 °C, а для материала, вся работа которого завязана на температурные точки, это много. Примеси — кислород, азот, водород, углерод — тоже нормируют в сотых и тысячных долях процента.

Марки и разновидности:

• ТН1 — базовая российская марка никелида титана, проволока и прутки;
• ТН1К, ТН1НК — варианты, в том числе для труб;
• ТНМ — модифицированные составы;
• Nitinol 60 (60-Nitinol) и близкие к нему составы вроде SM-100 — около 60 % никеля по массе; они твёрдые и износостойкие, идут на подшипники и в том числе на клинки.

Свойства настраивают легированием. Железо опускает точки превращения вплоть до области температур жидкого азота, медь сужает температурный гистерезис (это ценят в точных приводах), ниобий его, наоборот, расширяет, что нужно соединительным муфтам, а гафний даёт высокотемпературные составы.

Ещё про терминологию. Нитинол регулярно записывают то в стали, то в титановые сплавы, и оба раза мимо: в стали не менее 45 % железа и от 0,02 до 2,14 % углерода, у нержавеющих марок есть ещё хром. В нитиноле нет ни железа как основы, ни углерода, ни хрома — они появляются разве что на уровне примесей и специальных легирующих добавок.

История открытия: от эффекта Курдюмова до нитинола

Эффект памяти формы открывали в несколько заходов:

• 1932 — швед Арне Оландер впервые заметил эффект в сплавах золота и кадмия;
• 1948 — Г. В. Курдюмов и Л. Г. Хандрос теоретически предсказали термоупругое мартенситное превращение;
• 1949 — они же подтвердили предсказание экспериментом на сплаве на основе алюминиевой бронзы;
• начало 1950-х — эффект находят в медно-цинковых сплавах;
• 1958–1962 — Уильям Бюлер и Фредерик Ванг в Naval Ordnance Laboratory обнаружили сильный эффект памяти формы у сплава Ni–Ti; годы в источниках расходятся;
• 1970-е — первое крупное промышленное применение, криогенные муфты Cryofit для гидравлики истребителя F-14;
• 1980–90-е — нитинол приходит в медицину: стенты, ортодонтические дуги.

Между открытием эффекта в Ni–Ti и коммерциализацией прошло около десяти лет. Причина техническая: сплав оказался трудным в плавке и обработке, об этом ниже.

Эффект памяти формы и сверхупругость: как это работает

В основе два кристаллических состояния одного и того же сплава. В тепле нитинол существует как аустенит (упорядоченная кубическая решётка B2), на холоде — как мартенсит (моноклинная B19′). Переход бездиффузионный: атомы не перемешиваются, а согласованно смещаются на доли межатомного расстояния. Потому превращение и обратимо, и повторяется многократно.

Самое интересное — как деформируется мартенсит. Его решётка сложена из «двойников», зеркальных фрагментов, которые под нагрузкой переориентируются, как складки гармошки. Снаружи деталь просто гнётся. Связи при этом не рвутся, дислокации почти не накапливаются. Нагрев выше температуры превращения возвращает решётку в аустенит, а у аустенита конфигурация одна, та самая записанная. Деталь распрямляется и, если ей мешают, развивает напряжение восстановления в сотни мегапаскалей — этого хватает на механическую работу.

Превращение характеризуют четырьмя температурами: Ms и Mf — начало и конец мартенситного превращения при охлаждении, As и Af (в отечественной нотации Ан и Ак) — начало и конец обратного при нагреве. Между «туда» и «обратно» лежит гистерезис, обычно 20–40 °C. Термоклапану он в плюс, дребезга у порога срабатывания нет. Быстрому приводу в минус.

Один механизм работает в двух режимах, и эти режимы постоянно смешивают:

• Эффект памяти формы — рабочая температура ниже Af. Деталь деформируют в мартенситном состоянии, форму возвращает нагрев. Восстанавливаемая деформация 6–8 %.
• Сверхупругость (суперэластичность) — рабочая температура уже выше Af. Нагрузка сама наводит мартенсит, снимаешь нагрузку, и он тут же превращается обратно. Деталь пружинит с обратимой деформацией до ~8 %, намного больше, чем у пружинных сплавов.

Разница только в том, где лежит рабочая температура относительно Af. Отсюда и парадокс из рекламы рыболовных поводков, где пишут «нитинол не имеет памяти»: поводок работает в сверхупругом режиме и не даёт остаточной деформации, никакой формы он при этом не помнит.

Обычная память односторонняя, сплав помнит только «горячую» форму. Бывает и двусторонний эффект: материал держит в голове обе формы и меняет их при нагреве и охлаждении. Добиваются этого «тренировкой», многократным циклированием под нагрузкой.

Физико-механические свойства нитинола

Значения ниже ориентировочные: они зависят от состава, термообработки, состояния материала и температуры испытания.

Свойство	Значение
Плотность	6,4–6,5 г/см³
Температура плавления	~1310 °C (ТН-1 около 1300 °C)
Предел прочности при растяжении	800–1500 МПа
Предел текучести	~600 МПа
«Фазовый» предел текучести	~200 МПа
Относительное удлинение	10–25 % (зависит от состояния)
Модуль упругости	28–41 ГПа (мартенсит), 75–83 ГПа (аустенит)
Удельное электросопротивление	76–82 мкОм·см
Температуры превращения	от −50 до +110 °C (задаются составом)
Коэффициент Пуассона	~0,33
Восстанавливаемая деформация	6–8 % (память), до ~8 % (сверхупругость)
Усталостная долговечность	до 10⁷ циклов при малых амплитудах деформации

Две строки тут выглядят странно. Модуль упругости меняется вдвое-втрое в зависимости от фазы: одна и та же проволока жёсткая в тепле и податливая на холоде. А «фазовый» предел текучести около 200 МПа — это напряжение, при котором начинается переориентация мартенсита, то есть лёгкая обратимая деформация; пластического течения здесь ещё нет.

Заметное электросопротивление удобно на практике: нитиноловый привод греют напрямую током, внешний нагреватель не нужен. Коррозионная стойкость высокая. Поверхность пассивируется плотной оксидной плёнкой TiO₂, которая заодно изолирует никель в объёме сплава, и для изделий, контактирующих с тканями организма, это принципиально.

Производство и обработка: почему нитинол дорогой

Титан у температуры плавления жадно тянет в себя кислород, азот и водород, а состав нужно выдержать с точностью до десятых долей процента. Дальше тянется вся цепочка проблем.

1. Плавка идёт только в глубоком вакууме. В работе вакуумно-индукционная плавка (VIM) в графитовых тиглях, при которой неизбежно образуется немного карбидов титана, и вакуумно-дуговой переплав (VAR) с расходуемым электродом: он снижает содержание примесей и формирует нужную литую структуру. Методы часто комбинируют, а каждый переплав — это время, энергия и потери металла.
2. Деформационная обработка: горячая и холодная прокатка или волочение с промежуточными отжигами. Нитинол быстро наклёпывается и пружинит под инструментом.
3. «Запись» формы. Деталь фиксируют в нужной конфигурации и отжигают, обычно при нескольких сотнях градусов и выдержке в минуты, после чего быстро охлаждают. Универсального режима нет: температуру и выдержку подбирают под марку, полуфабрикат и нужную Af по документации производителя. Режим старения задаёт итоговую Af: перегрел или передержал — точки превращения уплыли, партия ушла в отбраковку.
4. Финишные операции. Резание даётся плохо, поэтому в ходу электрохимическая полировка, лазерная резка и сварка, а проволоку режут специальными кусачками: обычные она быстро выводит из строя.

Вакуумная металлургия, двойной переплав, потери при переработке, жёсткий контроль состава, отбраковка по температуре превращения. Складывается материал на порядок-два дороже нержавеющей проволоки того же диаметра. Технологию пытаются удешевлять, но принципиально дешёвым сплав не станет: вакуум и точность состава никуда не денутся.

Где применяют нитинол: медицина, техника, быт

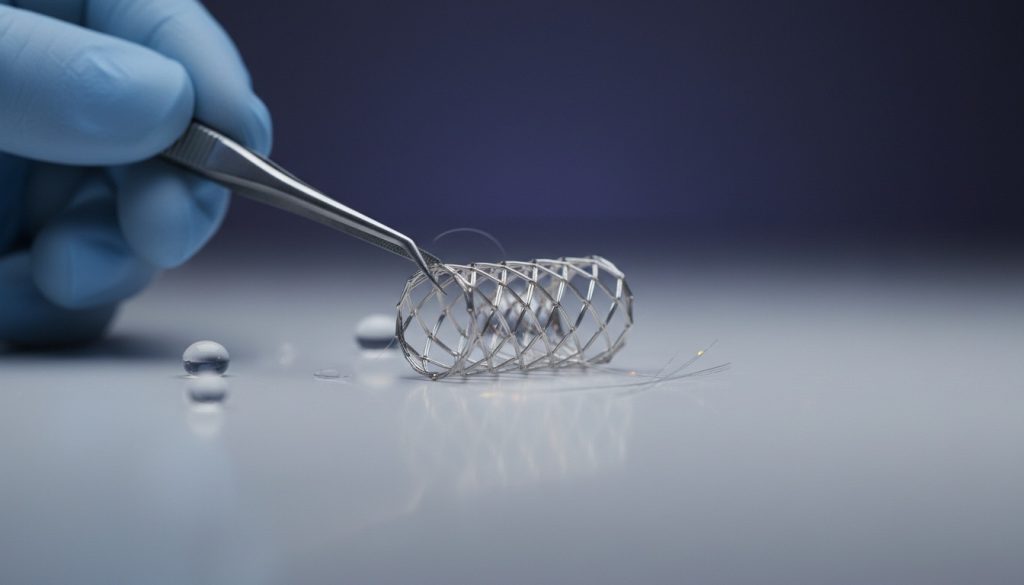

Главный потребитель — медицина. Саморасширяющиеся стенты работают в пульсирующем сосуде: за годы службы это сотни миллионов циклов «сжатие-расширение», и усталостную стойкость для них проверяют отдельно. Ортодонтические дуги брекет-систем используют сверхупругость: дуга давит на зубы мягким, почти постоянным усилием на большом ходе. В ортопедии никелид титана идёт на коррекцию воронкообразной деформации грудной клетки, на переломы позвонков, на лечение Hallux Valgus. Медицинский никелид титана выпускают по отечественным ТУ и зарубежным стандартам (сам сплав описывает ASTM F2063).

Техника. Термомуфты типа Cryofit соединяют трубопроводы без сварки: охлаждённую муфту расширяют, надевают на стык, при отогреве она обжимает трубы и держит давление в сотни атмосфер. Дальше по списку термозапорные клапаны, датчики, устройства противопожарной автоматики, герметизация стыков в авиации и на подводных лодках, элементы защиты от утечек на АЭС. В строительстве нитиноловые демпферы ставят в опоры мостов и зданий для сейсмозащиты: сверхупругий элемент рассеивает энергию колебаний и возвращается в исходное состояние. NASA поставила нитинол в суперэластичные «безвоздушные» шины для планетоходов.

Быт и хобби — тоже не пустая графа. Рыболовные «титановые» поводки диаметром 0,2–0,6 мм не запоминают заломов после зубов щуки; из того же материала делают гибкие хлысты и сторожки. Из свежего потребительского — дужка наушников Huawei FreeClip, которая держит элементы на ушной раковине. Ножи из Nitinol 60 и SM-100 ценят за клинок, который не ржавеет. А «самая твёрдая сталь» из ножевых обзоров некорректна по обоим словам.

Формы поставки и как выбрать нитинол

Промышленный сортамент небольшой:

• проволока 0,1–3 мм, тёмная в оксидной плёнке, светлая, шлифованная;
• лента и листы;
• прутки;
• трубки, в том числе тонкостенные для медицины;
• порошок Ni–Ti для 3D-печати и медицины.

Диаметр при выборе далеко не главное. Смотреть нужно на температуру Af (Ак), ту, при которой восстановление формы завершается: у разных партий она может быть и около комнатной, и заметно выше. Для сверхупругих применений Af должна лежать ниже рабочей температуры, для термоприводов — внутри рабочего диапазона. Второе — состояние поставки, сверхупругое или «с памятью». Химия одна, термообработка разная, перепутаешь — получишь не тот материал. Третье — допуск по диаметру и тип поверхности: для протяжки через фурнитуру и узлы важна шлифованная светлая проволока, термоэлементу оксидная плёнка не мешает.

Что указывают в документации на материал:

• заявленная Af (Ак) и допуск на неё;
• режим материала: сверхупругий или с памятью формы;
• состояние поверхности: тёмная, светлая, шлифованная;
• фактический химсостав партии и температуры превращения.

Проверить проволоку можно и на кухне. Если Ак около 40–60 °C, при комнатной температуре она мягко гнётся, а в кипятке или под феном распрямляется. Если Ак ниже нуля, проволока при комнатной температуре уже аустенитная и просто пружинит, заломов не принимая.

Такая проверка показывает уже записанную форму, а не задаёт новую. Задать свою форму в принципе можно: деталь жёстко фиксируют в оснастке и отжигают, после чего охлаждают. Но режим зависит от марки и полуфабриката и берётся из документации на конкретный материал — универсального режима тут нет, а перегрев или неверная выдержка сдвигают Af и убивают память формы.

Ограничения, риски и альтернативы

Слабых мест хватает.

Цена и обработка: вакуумная металлургия и плохая обрабатываемость резанием делают дорогой каждую деталь, сварка и пайка с другими металлами проблемны. Температурное окно узкое, классический нитинол работает примерно от −50 до +110 °C, для более горячих сред нужны дорогие составы с гафнием. Есть функциональная усталость: при многократном циклировании температуры превращения и величина восстанавливаемой деформации постепенно плывут, а ресурс сильно зависит от амплитуды деформации и режима. Как привод сплав медлителен, скорость срабатывания ограничена теплоотдачей: нагреть проволоку током быстро, остудить — нет. Отдельная тема никель: поверхность пассивирована плёнкой TiO₂, но её качество критично, для контакта с организмом нужна полировка и контроль выхода ионов никеля, а вопрос индивидуальной чувствительности к никелю остаётся открытым. И перегрева с примесями материал не прощает: неправильная термообработка портит и память, и сверхупругость.

Альтернативы зависят от задачи. Среди сплавов с памятью формы есть более дешёвые Cu–Zn–Al и Cu–Al–Ni, они уступают по деформации и стабильности, и Fe–Mn–Si для разовых соединительных элементов. Там, где память не нужна, а нужны лёгкость и стойкость, работает титан Grade 5. Нужна упругость в малых деформациях — хватит пружинной стали, а в термоавтоматике часто достаточно биметаллической пластины. Нитинол берут, когда требуется большая обратимая деформация или значительное усилие восстановления в компактном объёме.

Частые вопросы о нитиноле (FAQ)

Нитинол магнитится? Нет, заметного притяжения к магниту у него нет — железа в основе сплава нет, а сама фаза NiTi немагнитна при обычных температурах.

Сколько раз нитинол может восстановить форму? При малых деформациях счёт идёт на миллионы циклов. Ближе к предельным 6–8 % ресурс заметно ниже, а свойства постепенно деградируют.

При какой температуре нитинол «вспоминает» форму? Выше своей Af (Ак). Демонстрационные проволоки обычно распрямляются в горячей воде.

Можно ли согнуть нитинол так, чтобы он не восстановился? Можно. Деформация сверх 6–8 % или сильный перегрев дают обычную пластику, и память о форме теряется частично или полностью.

Нитинол ржавеет? Нет, коррозионная стойкость у него высокая за счёт оксидной плёнки TiO₂ на поверхности. При механическом повреждении плёнка восстанавливается сама.

Чем нитинол отличается от «титановой» проволоки из магазина? Чистый титан и сплавы вроде Grade 5 памяти формы не имеют и в сверхупругом режиме не работают. Под «титановым» поводком обычно продают именно никелид титана.
