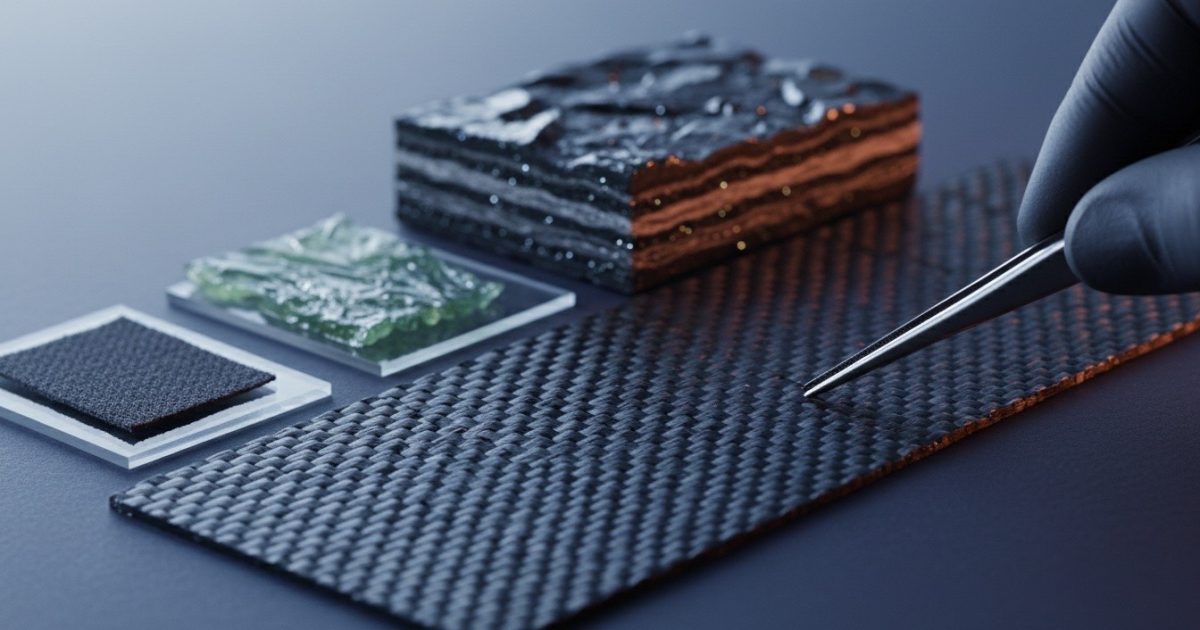

Карбон: что это за материал и чем он хорош
Что такое карбон и углепластик: состав, свойства, плюсы и минусы. Сравнение с кевларом и стеклопластиком, применение и выбор.
Карбон, он же углепластик, он же CFRP (Carbon Fiber Reinforced Polymer), устроен просто: тончайшие нити углеродного волокна залиты полимерной смолой, чаще эпоксидной. Волокно держит нагрузку. Смола склеивает нити между собой и задаёт форму детали. На выходе получается материал в 4–5 раз легче стали, а по удельной прочности превосходящий её. Слово carbon с английского переводится как «углерод», и это подсказка: перед нами ближайшая родня графита, графена и нанотрубок — все они собраны из одного элемента.
Карбон простыми словами: что это за материал
В терминах путаются постоянно, и продавцы не меньше покупателей.
- Углеродное волокно — сырьё: жгуты из моноволокон диаметром 5–10 мкм (в источниках приводят и 4,5–15 мкм), углерода в них от 92 до 99 %. Человеческий волос имеет 60–80 мкм, то есть одно моноволокно тоньше волоса раз в 8–12.
- Углеткань и препрег — полуфабрикаты. Ткань — это переплетённые жгуты, препрег — та же ткань, заранее пропитанная смолой.
- Углепластик (карбон) — готовый композит, волокно плюс отверждённая матрица. Доля волокна обычно 50–70 % по объёму. В литературе встречается и «карбонопластик».
Сухая чёрная ткань карбоном ещё не считается. Без матрицы она гнётся, как тряпка, и конструкционной прочности в ней нет. Прочность появляется только в связке «волокно плюс смола» — этот момент чаще всего и пропускают.
Почему углерод вообще способен на такое? В волокне атомы собраны в графеноподобные слои, ориентированные вдоль оси нити, а ковалентные связи внутри такого слоя — одни из самых прочных в химии, отсюда и прочность на растяжение. Плюс статистика: тонкая нить прочнее толстого стержня из того же материала, потому что чем меньше объём, тем меньше в нём дефектов, с которых начинается разрушение.
Из чего и как делают карбон
Углеродное волокно не прядут из угля. Его получают, «обугливая» полимерную нить в контролируемых условиях.
Основной прекурсор — полиакрилонитрил (ПАН), на него приходится порядка 90 % мирового выпуска. Реже идут вискоза, нефтяные и каменноугольные пеки, фенольные смолы, лигнин. Цепочка такая:
- Прядение. Полимер продавливают через фильеры, промывают и вытягивают; вытяжка выравнивает молекулы вдоль оси нити.
- Стабилизация (окисление). Нагрев на воздухе при 200–300 °C: в полимере образуются «лестничные» структуры, и нить перестаёт плавиться при дальнейшем нагреве. С вискозой возятся дольше — около суток при ~250 °C.
- Карбонизация. Нагрев в инертной среде (азот или аргон) до 1000–1700 °C. Всё, кроме углерода, улетает, а его содержание вырастает до 90–96 %.
- Графитизация. Только для высокомодульных марок: дополнительный нагрев до 1600–3000 °C, углерод доводят до ~99 %, слои упорядочиваются, жёсткость растёт.
- Обработка поверхности и аппретирование. Травление улучшает сцепление со смолой, аппрет (sizing) защищает нить от повреждений и спутывания. Дальше — намотка на бобины по 1–4 кг; хранят их вертикально, без прямого солнца, при влажности до 70 %, препрег — в холоде.
Волокно выпускают Toray, Hexcel, Teijin, в России — UMATEX («Аргон», структура Росатома); типовые марки T300, T700, T800, высокомодульная M40J.
Из волокна ткут ткань, а деталь формуют по-разному: ручная выкладка, вакуумный мешок, вакуумная инфузия или RTM, препрег с автоклавом (120–180 °C и давление 3–7 бар — так делают детали для авиации и Формулы-1), филамент-намотка на оправку для труб и баллонов, пултрузия для однонаправленных профилей, прессование. Матрицы в основном термореактивные: эпоксидные, полиэфирные, винилэфирные смолы. Термопласты встречаются реже, зато их можно расплавить и переформовать. Чтобы деталь не прилипла к форме, используют антиадгезивы: воск, мыльные растворы, кремнийорганические смазки.

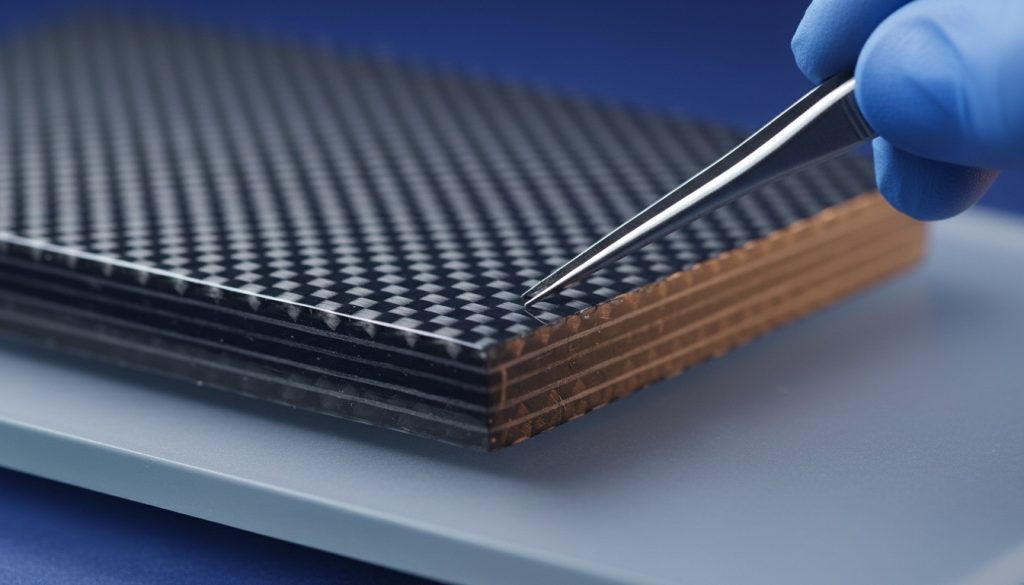

Свойства и характеристики: почему карбон лёгкий и жёсткий
Цифры ниже — справочные диапазоны для разных ламинатов: конкретное значение зависит от марки волокна, типа матрицы, доли волокна и направления нагрузки относительно армирования.
| Параметр | Углепластик (CFRP) |
|---|---|
| Плотность | 1,5–1,6 г/см³ типично; по разным источникам диапазон шире — 1450–2000 кг/м³ |
| Прочность при растяжении | 600–2500 МПа (само волокно 3500–7000 МПа) |
| Модуль упругости | 70–500 ГПа в зависимости от марки волокна |
| КТР вдоль волокон | ≈ 0…2·10⁻⁶ 1/°C |
Широкий разброс плотности объясняется как раз составом: чем больше смолы и наполнителей, тем тяжелее ламинат.
Сталь весит ~7800 кг/м³, алюминий ~2700. Карбон легче стали в 4–5 раз и примерно на 40 % легче алюминия. По удельной прочности — прочности, делённой на плотность — углепластик обходит высокопрочные легированные стали вроде 25ХГСА и титан. Отсюда и растёт фраза «в 5 раз прочнее стали», которая неверна: выигрыш идёт на единицу массы, а не в абсолютной прочности.
Что ещё в плюс: не ржавеет, почти не расширяется при нагреве (для оптики и точной механики это критично), гасит вибрации, держит усталостные нагрузки.
Теперь о слабостях. Они у карбона специфические.
Вдоль волокон материал прочен, поперёк слабее на порядок. Поэтому слои укладывают под разными углами — 0/90 и ±45° — а деталь проектируют, а не вырезают на глаз. Второе больное место — точечный удар: снаружи ни царапины, а внутри трещины и расслоения. Повреждённая конструкция может разрушиться уже при относительной деформации порядка 0,5 %, хотя конкретный порог зависит от схемы армирования, вида нагрузки и характера дефекта. На сжатие композит тоже работает хуже, чем на растяжение.
Температурный предел задаёт матрица, а не волокно. Эпоксидная смола держит 80–120 °C, фенольные и BMI-связующие — до 200–250 °C. Рассказы про «карбон, выдерживающий 2000 °C», относятся к углерод-углеродным композитам, а это другой материал. Солнце тоже вредит: смола от УФ деградирует, поэтому детали покрывают лаком с УФ-фильтром.
Из-за скрытых дефектов ответственные детали проверяют неразрушающими методами: ультразвук, рентген, акустический контроль (простукивание), оптическая голография.
И ещё одно свойство, о котором забывают. Карбон электропроводен и экранирует радиосигнал. Антенну под карбоновым обтекателем не спрячешь — для таких задач берут радиопрозрачный стеклопластик или арамид.
Карбон, кевлар, арамид и стеклопластик: чем отличаются композиты
Все три семейства строятся по одной схеме «волокно плюс матрица», различие сидит в волокне.
| Критерий | Карбон (CFRP) | Арамид / кевлар | Стеклопластик |
|---|---|---|---|
| Плотность волокна | 1,5–1,6 г/см³ (ламинат) | 1,44 г/см³ | ~2,5 г/см³ |
| Жёсткость (модуль) | высокая, 70–500 ГПа | ниже карбона | ниже арамида |
| Стойкость к удару и порезу | слабое место | сильная сторона | средняя |
| Работа на сжатие | ограниченная | плохая | приемлемая |
| Влага и УФ | смола боится УФ, волокно влагу не впитывает | гигроскопичен, деградирует от УФ | влагостойкий |
| Радиопрозрачность | нет, экранирует и проводит ток | да | да |
| Относительная стоимость | высокая | средняя | низкая |
| Типичные применения | авиация, автоспорт, дроны, спортинвентарь | бронежилеты, защитные элементы | корпуса, обтекатели, радиопрозрачные детали |
Кевлар (Kevlar 29/49) — торговая марка DuPont, поэтому кевлар всегда арамид, а арамид далеко не всегда кевлар: есть Тварон, есть отечественные СВМ и Русар. Альтернатива стеклу — базальтовое волокно.
Гибридные ткани карбон-арамид берут жёсткость углеродного волокна и ударную вязкость арамида, а заодно дают цветной рисунок в клетку — их выбирают и за механику, и за внешний вид.
Нужна максимальная жёсткость при минимальной массе — карбон. Ждёте удары — арамид или гибрид. Ограничен бюджет либо нужна радиопрозрачность — стеклопластик.
Где применяется карбон
- Авиация и космос. В Boeing 787 композиты составляют около 50 % массы конструкции, в Airbus A350 XWB — 53 %. Плюс ракетная техника и спутники, где важен почти нулевой КТР.
- Автоспорт. Первый карбоновый монокок появился в Формуле-1 в 1981 году на McLaren MP4/1, сегодня это стандарт.
- Серийные автомобили: карданные валы, капоты, диски, элементы салона — там, где снижение массы окупает цену.
- БПЛА и FPV-дроны. Рамы из листа 1,5–5 мм, лучи, трубки. Одна из самых массовых любительских ниш.
- Спорт: велорамы, удилища, вёсла, ракетки, лыжные палки.
- Робототехника и станки: кронштейны, порталы ЧПУ, оснастка.
- Медицина: протезы и рентгенопрозрачные столы томографов.
- Строительство и энергетика: усиление бетона ламелями и лентами, лонжероны лопастей ветрогенераторов, нефтегазовое оборудование.
Виды карбоновых полуфабрикатов: листы, трубки, профили
Самодельщику автоклав нужен редко — обычно деталь вырезают из готового полуфабриката.
Листы и плиты выпускают толщиной от 0,3 до 10+ мм, типовые значения 1; 1,5; 2; 3; 4; 5 мм (в части источников типовой ряд 1–7 мм). Бывают на основе ткани, чаще это саржа twill 2×2 3K, и однонаправленные UD-пластины. Для лёгких жёстких панелей делают сэндвичи с сотовым заполнителем или пеной PVC/Rohacell. Ориентиры по толщине: рамы FPV-дронов 3–5 мм, косметические накладки 0,5–1 мм, несущие кронштейны 4–6 мм. Трубки идут круглые и квадратные, намотанные или пултрузионные, а профили и уголки почти всегда пултрузия с однонаправленным волокном.
По тканям полезно помнить маркировку жгутов: 1К, 3К, 6К, 12К, 24К, 50К, где «К» означает тысячи моноволокон в жгуте. Ткань 1К тонкая и гибкая, 12К толще и жёстче. Плетения бывают полотняное (Plain), саржа-«ёлочка» (Twill) и рогожа; рисунок влияет не только на внешний вид, но и на драпируемость — на то, как ткань ляжет на форму со сложной кривизной.
Резать листы лучше ЧПУ-фрезером или гидроабразивом. Лазер не вариант: смола горит. При креплении ставят закладные элементы и шайбы увеличенного диаметра, момент затяжки контролируют. Карбон нельзя класть прямо на алюминий без диэлектрической прокладки: образуется гальваническая пара, и металл начинает корродировать.

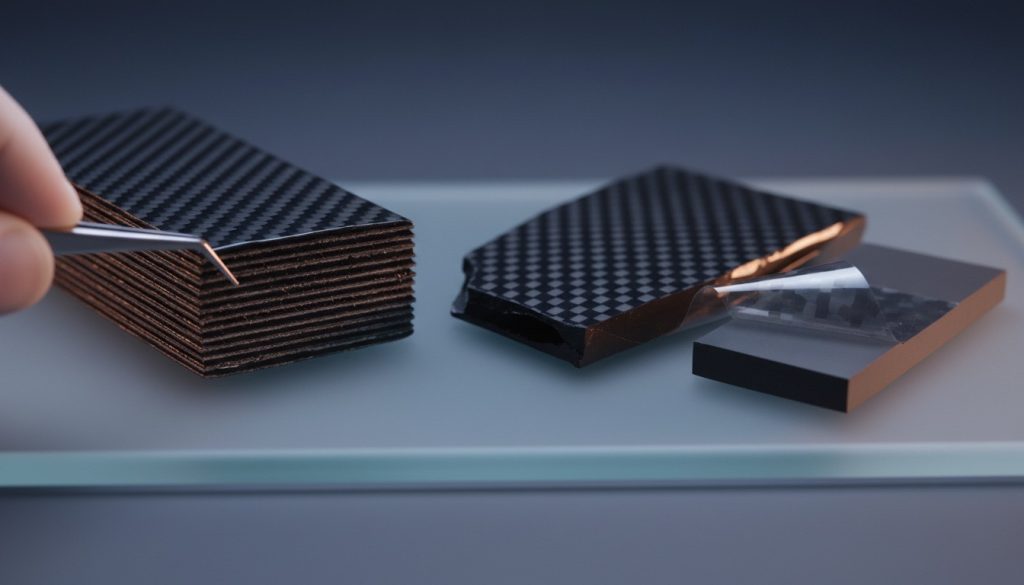

Настоящий карбон и имитация: как отличить и почему он дорогой
Часть «карбона» в тюнинге к композитам отношения не имеет: это пластик с текстурой, виниловая плёнка или аквапринт. Самое проверяемое — видимый срез и данные о составе изделия: на срезе и сколах композита видны слои чёрного волокна, у имитации там однородный пластик или основа с наклеенной плёнкой.
Остальные признаки косвенные, и все они зависят от толщины, основы, покрытия и конструкции детали:
- масса и жёсткость: карбоновая деталь обычно легче и жёстче пластиковой того же размера, но толстая плита с большим содержанием смолы этот эффект смазывает;
- рисунок: у композита плетение — реальная ткань под слоем лака, с глубиной и переливом при повороте; у плёнки рисунок плоский, печатный, часто с повторением, хотя качественная печать под толстым лаком выглядит похоже;
- звук при простукивании: композит звучит суше и звонче литого пластика, но сэндвич-панель и деталь на пластиковой подложке звучат иначе.
Почему карбон дорогой? Производство волокна энергоёмкое и многостадийное, смолы и оборудование (особенно автоклавы) обходятся дорого, доля ручного труда высокая. Поэтому в бюджетных конструкциях карбон ставят точечно — как локальное усиление основного материала.
Эксплуатация, ремонт и утилизация изделий из карбона
В эксплуатации карбон неприхотлив: не ржавеет, влаги не боится. Но лаковое покрытие с УФ-защитой ему нужно, и к ударам его лучше не подставлять. После сильного точечного удара деталь стоит проверить: расслоение снаружи может вообще не проявиться. На производстве для этого есть ультразвук и рентген, в быту остаются простукивание и осмотр на глухие зоны.
Ремонт термореактивного композита сводится к склейке: зачистить повреждённую зону, наклеить заплатку из ламината или препрега, отвердить. Ни сварки, ни рихтовки здесь не будет. Несущие детали после серьёзных повреждений чаще проще заменить, чем восстанавливать.
При шлифовке и резке летит мелкая электропроводная пыль — нужны респиратор и защита электроники рядом с рабочим местом. Со смолами до отверждения работают в перчатках и с вентиляцией.
Тяжелее всего дела с утилизацией. Термореактивную матрицу не переплавишь, как металл. Развивают пиролиз и сольволиз с извлечением вторичного волокна (rCF), которое в рубленом виде идёт на менее ответственные детали. Перспективы связывают с термопластичными матрицами, допускающими переформовку, и с композитами, куда добавляют углеродные нанотрубки.
Частые вопросы о карбоне (FAQ)
Карбон и углепластик — это одно и то же? Да. «Карбон» — название бытовое, «углепластик» и CFRP — технические. «Углеволокно» обозначает только сырьё: без полимерной матрицы конструкционного материала ещё нет.
Насколько карбон легче стали? В 4–5 раз: 1,5–1,6 г/см³ против ~7,8 у стали. Алюминию проигрывает меньше — разница около 40 % в пользу карбона.
Что означает 3К в маркировке ткани? Три тысячи моноволокон в жгуте. Чем больше число, тем толще и жёстче ткань; 1К берут на сложные формы. Подробнее — в разделе о полуфабрикатах.
Какую температуру выдерживает карбон? Считать надо по смоле: эпоксидная держит 80–120 °C, фенольные и BMI-связующие — до 200–250 °C.
Чем карбон отличается от кевлара? Кевлар — торговая марка арамидного волокна DuPont. Карбон жёстче, арамид спокойнее переносит удар и порез, но гигроскопичен и боится УФ. Сравнение по критериям — в таблице выше.
Можно ли крепить карбоновую деталь к алюминию напрямую? Нежелательно: углеродное волокно проводит ток и образует с алюминием гальваническую пару, металл корродирует. Между ними ставят диэлектрическую прокладку.
